斜纹方孔网
产品说明：金属丝编织网主要用于固体颗粒筛分、流体过滤及装饰、防尘、骨架支撑等。
我厂生产的金属丝编织网是按照航空标准HB1862-93和国家GB5330-85标准，并等效采用国际标准ISO9044-90标准组织生产，其编织结构形式分为平纹、斜纹两种。

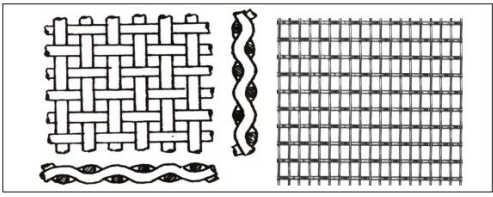

··平纹方孔网：

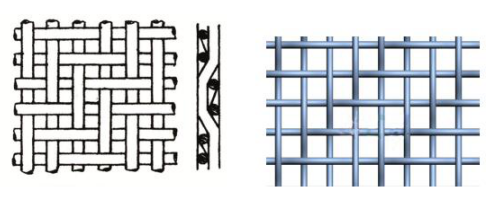

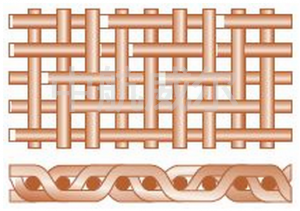

··斜纹方孔网：
··金属丝方孔网编织参数：
筛网号 Screen mesh size | 筛孔尺寸（mm） Mesh size | 丝径（mm） The wire diameter | 筛分率（%） Screening rate | 目数（目/英寸） Mesh/inch | 单位面积网重 （kg/m2） |
5# | 4.00 | 1.000 | 64 | 5.08 | 2.52 |
6# | 3.35 3.35 | 0.800 0.630 | 65 71 | 6.12 6.38 | 2.15 1.39 |
3.15 3.15 | 0.800 0.580 | 64 72 | 6.43 6.85 | 2.26 1.26 | |
7# | 2.80 2.80 | 0.710 0.560 | 51 69 | 7.24 7.56 | 2.00 1.30 |
2.50 2.50 | 0.620 0.500 | 64 69 | 8.12 8.47 | 1.71 1.16 | |
8# | 2.36 2.36 | 0.560 0.450 | 65 71 | 8.70 9.04 | 1.50 1.00 |
10# | 2.00 2.00 | 0.500 0.450 | 64 59 | 10.2 10.6 | 1.69 1.18 |
1.90 1.90 1.80 | 0.600 0.500 0.450 | 58 63 64 | 10.2 10.6 11.3 | 2.01 1.46 1.26 | |
12# | 1.70 1.70 | 0.450 0.400 | 63 66 | 11.8 12.1 | 1.31 1.06 |
1.60 1.60 1.50 | 0.450 0.400 0.400 | 61 64 62 | 12.4 12.7 13.4 | 1.38 1.12 1.17 | |
14# | 1.40 1.40 1.32 1.25 1.25 | 0.400 0.355 0.400 0.400 0.315 | 60 64 59 57 54 | 14.1 14.5 14.8 15.4 16.2 | 1.24 1.00 1.30 1.35 0.88 |
16# | 1.18 1.18 1.12 1.12 1.06 1.06 | 0.400 0.315 0.355 0.280 0.355 0.280 | 56 52 58 54 56 53 | 16.1 17.0 17.2 16.1 16.0 19.0 | 1.41 0.92 1.19 0.69 1.11 0.81 |
18# | 1.00 1.00 0.950 0.900 | 0.355 0.250 0.355 0.355 | 54 54 53 51 | 18.8 20.3 19.5 20.2 | 1.30 0.69 1.35 1.40 |
20# | 0.850 0.850 | 0.315 0.224 | 53 53 | 21.8 23.7 | 1.19 0.65 |
0.800 0.800 0.750 0.750 | 0.315 0.200 0.315 0.280 | 51 64 50 53 | 22.8 25.4 23.8 24.7 | 1.24 0.56 1.29 1.06 | |
25# | 0.710 0.710 | 0.280 0.200 | 51 61 | 25.7 27.9 | 1.11 0.61 |
0.670 0.630 0.630 | 0.280 0.250 0.200 | 50 51 58 | 26.7 28.9 30.8 | 1.15 0.99 0.68 | |
30# | 0.600 0.600 | 0.250 0.180 | 50 59 | 29.9 32.6 | 1.02 0.58 |
0.560 0.560 0.530 0.530 | 0.224 0.180 0.224 0.180 | 51 57 49 56 | 32.4 34.3 33.7 35.8 | 0.89 0.61 0.93 0.64 | |
35# | 0.500 0.500 | 0.224 0.160 | 48 57 | 35.1 38.5 | 0.98 0.54 |
0.475 0.450 0.450 | 0.160 0.180 0.140 | 53 51 58 | 38.9 40.3 43.1 | 0.55 0.72 0.46 | |
40# | 0.425 0.425 0.400 0.400 0.375 0.375 | 0.160 0.140 0.160 0.140 0.160 0.125 | 53 57 51 56 49 56 | 43.4 45.0 45.4 47.0 47.5 50.8 | 0.61 0.49 0.64 0.51 0.69 0.44 |
45# | 0.355 0.355 0.315 0.315 | 0.140 0.125 0.140 0.125 | 51 55 49 51 | 51.3 52.9 55.8 57.7 | 0.55 0.45 0.60 0.49 |
50# | 0.300 0.300 | 0.140 0.112 | 46 53 | 57.7 61.6 | 0.62 0.42 |
60# | 0.250 0.250 | 0.125 0.100 | 44 51 | 67.7 72.6 | 0.58 0.40 |
0.236 0.224 0.224 | 0.125 0.125 0.090 | 43 41 51 | 70.4 72.8 80.9 | 0.61 0.63 0.36 | |
70# | 0.212 0.212 0.200 0.200 0.190 | 0.125 0.090 0.125 0.080 0.125 | 40 49 39 51 36 | 75.4 84.1 78.2 90.7 80.6 | 0.65 0.37 0.68 0.32 0.69 |
80# | 0.180 0.180 | 0.125 0.071 | 35 51 | 83.3 101 | 0.74 0.28 |
0.170 0.170 0.160 0.160 | 0.112 0.063 0.112 0.063 | 36 53 35 51 | 90.1 109 93.4 114 | 0.62 0.24 0.64 0.25 | |
100# | 0.150 0.150 | 0.100 0.063 | 38 50 | 102 119 | 0.56 0.26 |
0.140 0.140 0.132 | 0.090 0.063 0.090 | 37 48 35 | 110 125 114 | 0.49 0.27 0.51 | |
120# | 0.125 | 0.090 | 34 | 118 | 0.53 |
0.118 | 0.050 | 36 | 128 | 0.18 | |
0.112 0.112 | 0.080 0.063 | 34 41 | 132 145 | 0.46 0.32 | |
140# | 0.106 0.106 | 0.071 0.050 | 36 40 | 144 163 | 0.40 0.22 |
0.100 0.100 | 0.071 0.050 | 34 44 | 149 169 | 0.41 0.23 | |
0.095 | 0.063 | 36 | 161 | 0.35 | |
170# | 0.090 0.090 | 0.063 0.050 | 35 40 | 166 181 | 0.36 0.25 |
0.085 | 0.056 | 36 | 180 | 0.31 | |
0.080 0.080 | 0.056 0.040 | 36 44 | 187 212 | 0.32 0.19 | |
200# | 0.075 0.075 | 0.050 0.045 | 33 39 | 194 212 | 0.33 0.24 |
0.071 0.067 | 0.056 0.050 | 31 33 | 200 217 | 0.34 0.30 | |
230# | 0.063 0.063 | 0.045 0.040 | 34 37 | 235 247 | 0.26 0.22 |
0.060 0.056 | 0.045 0.040 | 33 34 | 242 265 | 0.27 0.23 | |
270# | 0.053 0.053 | 0.040 0.032 | 33 39 | 273 300 | 0.24 0.17 |
0.050 0.050 0.048 | 0.036 0.030 0.032 | 34 39 36 | 295 317 318 | 0.21 0.16 0.18 | |
325# | 0.045 0.045 | 0.036 0.028 | 31 38 | 314 348 | 0.22 0.11 |
0.040 | 0.030 | 32 | 363 | 0.18 | |
400# | 0.038 | 0.025 | 36 | 403 | 0.14 |
500# | 0.025 0.028 | 0.025 0.022 | 31 | 508 | 0.14 |
600# | 0.020 | 0.020 | 635 | 0.13 |
注：丝网材质：H68、H80、QSn6.5-0.4、SUS304、SUS316、SUS316L、SUS304HP
可按用户要求定做。
